Создание узоров в CorelDRAW®

Автор: Пратик Шах (Pratik Shah)

В этом уроке используются инструменты Свободная форма и Фигура, а также элементы управления Соединить узлы, Преобразовать в кривые, Отразить и дублировать, Повернуть и повторить и Угол поворота.


  1. Запустите CorelDRAW и выберите Новый пустой документ на экране приветствия. Настройте параметры документа так, как это показано на рис. 1.


    Рис. 1

  2. Выберите инструмент Свободная форма (F5). Начертите в окне рисования прямую вертикальную линию: удерживая Ctrl, щелкните кнопкой мыши, чтобы начать линию, а затем щелкните еще раз, чтобы ее закончить. В этом случае не нужно протаскивать мышь.

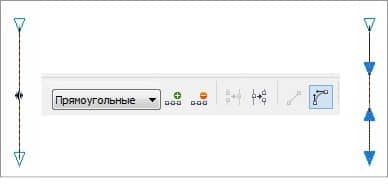

  3. Выберите инструмент Форма (F10). Щелкните по линии и нажмите кнопку Преобразовать в кривые на панели свойств (см. рис. 2).


    Рис. 2

  4. Щелкните третий сверху маркер и протащите его влево и вниз. У вас должна получиться форма, аналогичная показанной на рис. 3.
  5. Выделите объект с помощью инструмента Указатель и, удерживая Ctrl, протащите средний левый маркер вправо, чтобы создать отраженный объект. Удерживая левую кнопку мыши, щелкните один раз правой кнопкой, чтобы создать отраженную копию объекта (см. рис. 4).


    Рис. 3


    Рис. 4

  6. Выделите оба объекта и выберите в меню Упорядочить пункт Объединить (или нажмите Ctrl+L). Пока объединенные объекты все еще выделены, выберите инструмент Форма (F10). Выделите рамкой два верхних узла и нажмите кнопку Соединить два узла на панели свойств (эта кнопка выделена синим на рис. 5). Теперь таким же образом выделите рамкой и соедините два нижних узла.


    Рис. 5

  7. У нас получился единый замкнутый объект. Залейте форму любым цветом из цветовой палитры. Ваш объект должен выглядеть как объект на рисунке 6. Если форма не залита цветом, значит где-то в процессе соединения узлов или комбинирования объектов была допущена ошибка. Возможно, вам потребуется повторить действия, описанные в пункте 6.
  8. Пока объект выделен, щелкните, чтобы переключиться с маркеров размера на маркеры вращения. Удерживая Ctrl, перетащите центр объекта, который также является центром вращения, вниз (см. рис. 7).


    Рис. 6


    Рис. 7

  9. Удерживая Ctrl, чтобы ограничить угол поворота, начните поворачивать объект. Угол поворота может быть любым, но должен делиться на 5 (см. рис. 8). Все еще удерживая левую кнопку мыши, щелкните один раз правой кнопкой, чтобы создать копию объекта. Нажмите сочетание клавиш Ctrl+R несколько раз, чтобы повторить операцию и заполнить окружность копиями объекта (см. рис. 9).


    Рис. 8

  10.  Используя инструмент Указатель, выделите рамкой все объекты и нажмите Ctrl+L, чтобы соединить их (см. рис. 10). Разнообразные варианты этой формы могут быть созданы путем изменения кривой объекта (см. пункт 4), а также посредством использования различных углов поворота. В этом примере угол поворота составляет 30°.


    Рис. 9


    Рис. 10


    Рис. 11


    Рис. 12


    Рис. 13


    Рис. 14


    Рис. 15

    Разнообразные варианты этой формы могут быть созданы путем изменения кривой объекта, а также посредством использования различных углов поворота.
