• Como usar os recursos do CorelDRAW® X7 para reconstruir um bitmap em forma de vetores com uma figura sinuosa (forma simétrica).

  • Neste exemplo, vamos usar um logotipo falso do CorelDRAW® (como um emblema esportivo) e, por esse motivo, usaremos uma forma irregular, com linhas retas e curvas, mas com simetria nos dois lados (direito e esquerdo).

  • As técnicas aplicadas neste exemplo podem ser adaptadas a outras formas, como garrafas, xícaras, vasos de flores, logotipos de equipes esportivas, escudos ou qualquer outro objeto simétrico.

  • Etapas:

    1. Importe a figura (bitmap) na área de trabalho: vá para Arquivo > Importar (Ctrl + I) e pressione a tecla Enter para centralizar a imagem na página.

    2. Selecione o objeto e clique na ferramenta Transparência (Caixa de ferramentas > ferramenta Transparência).

    3. Depois que escolher uma Transparência uniforme na barra de propriedades (veja a imagem abaixo), reduza a transparência da imagem, mas deixe que fique suficientemente transparente (*) para que você possa usar o bitmap como referência. Uma vez aplicada a transparência, ela poderá ser ajustada ainda mais com a pequena barra deslizante de transparência que aparecerá embaixo da imagem.

      (*) 70 é um valor adequado, no entanto, dependerá do contraste da imagem original.

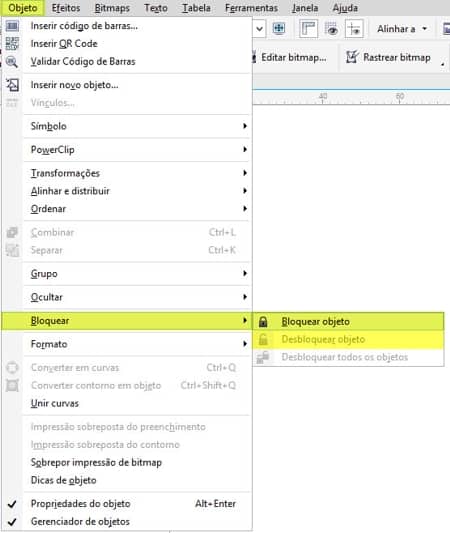

    4. Bloqueie a imagem para evitar movimentos acidentais. Para isso, selecione Objeto > Bloquear > Bloquear objeto. Ou clique com o botão direito do mouse no objeto e escolha: Bloquear objeto.
      Nota: concluída a tarefa, desbloqueie o objeto e exclua o bitmap usado como referência.

    5. Adicione uma linha-guia vertical (*) ao centro da imagem (selecione a linha-guia e pressione a tecla P no teclado para centralizá-la na página). Em seguida, clique na ferramenta Bézier (Caixa de ferramentas > ferramenta Bézier ou use a tecla de atalho: Q), para adicionar segmentos (como pontos de ancoragem, aplicando-os apenas à metade esquerda da figura). Adicione nós à borda da figura, como mostrado abaixo.

      (*) Selecione a linha-guia e verifique se a opção de ajustar objetos (Exibir > Alinhar pela > Linha-guia) está ativa. (Você também pode usar a lista suspensa Alinhar pela na barra de ferramentas para selecionar os objetos pelos quais alinhar).

    6. Clique na ferramenta Forma (F10) e selecione todos os nós (indicados por círculos azuis), arrastando ao seu redor para selecionar todos eles com marca.

    7. Com a ferramenta Forma ainda selecionada, escolha Converter em curva na barra de propriedades.

    8. Para editar os segmentos individuais: clique e arraste as extremidades das alças de controle (as alças de controle azuis são indicadas por setas vermelhas na imagem abaixo) e mova cada uma para seguir as bordas da figura. Repita essa ação para cada segmento, a fim de ajustar o perímetro corretamente com base na figura que estamos usando como referência.

    9. Observe que o segmento marcado com o círculo azul é, na verdade, uma linha reta. Nesse caso, clique com o botão direito do mouse no segmento com a ferramenta Forma e escolha > Em linha.

    10. Quando a metade esquerda estiver com a forma desejada, selecione a ferramenta Seleção (Caixa de ferramentas > ferramenta Seleção) e, mantendo pressionada a tecla Ctrl, clique na alça delimitadora central (indicada pelo círculo azul abaixo). Depois, arraste o mouse no lado direito, ainda mantendo pressionada a tecla Ctrl. Solte o mouse e, ao mesmo tempo, clique com o botão direito para duplicar a figura (mostrada aqui em verde), que agora está perfeitamente alinhada à metade esquerda (mostrada em vermelho).

      Outro método que você pode usar (se achar um pouco difícil liberar o mouse e clicar com o botão direito ao mesmo tempo), é selecionar o lado esquerdo > pressionar a tecla + no teclado numérico para criar uma cópia > e arrastar a cópia para o outro lado enquanto mantém pressionada a tecla Ctrl.

      Opção de espelhamento:

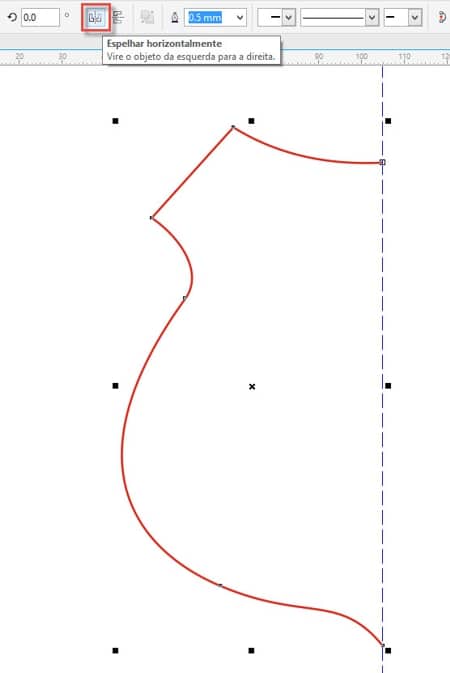

      Por fim, você pode usar o recurso de espelhamento para criar uma cópia invertida no outro lado. Selecione a figura, pressione a tecla + no teclado numérico e clique no ícone Espelhar horizontalmente na barra de propriedades. Arraste a imagem duplicada para o outro lado, alinhando-a pela linha-guia, e alinhe as duas metades. Ao arrastar, mantenha pressionada a tecla Ctrl para que o movimento seja apenas na horizontal.

    11. Importante! Antes de passar para a próxima etapa, verifique se as duas imagens estão perfeitamente alinhadas (adjacentes) e se não há espaços entre elas (na parte superior e/ou na parte inferior). Caso contrário, alinhe os dois lados corretamente e una-os de forma que se toquem.

    12. Com as duas partes perfeitamente alinhadas, selecione a ferramenta "Preenchimento inteligente" (Caixa de ferramentas > ferramenta Preenchimento inteligente) e clique dentro da figura para preenchê-la com a cor desejada (neste exemplo, amarelo).

      Para escolher uma cor e/ou um contorno para o objeto de Preenchimento inteligente, use as opções Preenchimento e contorno da barra de propriedades.

    13. Clique na forma preenchida (amarela) e arraste para separar os objetos. Exclua a imagem de fundo (indicada pela linha tracejada vermelha abaixo), depois de clicar com o botão direito do mouse na imagem e escolher Desbloquear objeto.

    14. Preencha o objeto vetorial com branco (ou deixe-o sem preenchimento) e aplique a espessura desejada à linha delimitadora.

    15. Finalização:
      1. Adicione o retângulo horizontal sobre a forma principal, selecione a ferramenta Forma (F10) e, mantendo pressionada a tecla Shift, clique na alça superior esquerda e arraste o mouse para arredondar os cantos.
        1. Feito isso, selecione a ferramenta Contorno na caixa de ferramentas e arraste o mouse para criar um contorno (dentro ou fora).
        2. Na barra de propriedades, determine o número de contornos e a sua distância do caminho original.
        3. Em seguida, clique em Objeto > Separar Grupo de contorno.
        4. Desagrupe os objetos (Ctrl + U).
      2. Repita essas ações com a forma que você criou anteriormente.
      3. Adicione as barras verticais embaixo do retângulo.
      4. Termine de inserir texto e/ou outros elementos e aplique as cores de gradiente preferidas.
      5. Aplique um efeito Lente, Sombreamentos e Transparências para destacar alguns dos elementos.
      6. (A figura abaixo mostra as formas originais com linhas vermelhas).

Tutorial apresentado por Silvio Gomes, designer gráfico e Mestre em CorelDRAW® (junho de 2015)
