• Reconstitution d'une image bitmap en une image vectorielle à partir d'une figure à enroulement (forme symétrique), à l'aide des fonctions de CorelDRAW® X7

  • Dans cet exemple, nous allons utiliser un logo CorelDRAW® factice (semblable à un emblème sportif). Pour cette raison, nous nous servirons d'une forme irrégulière constituée de droites et de courbes, mais avec une symétrie latérale (gauche et droite).

  • Les techniques appliquées ici peuvent être adaptées à d'autres formes, telles que des bouteilles, tasses, pots de fleurs, logos sportifs, boucliers ou toute autre objet symétrique.

  • Étapes :

    1. Importation de la figure (image bitmap) dans l'espace de travail : Sélectionnez : Fichier > Importer (Ctrl + I) et appuyez sur Entrée pour centrer l'image sur la page.

    2. Sélectionnez l'objet et cliquez sur l'outil Transparence (Boîte à outils > Outil Transparence).

    3. Après avoir choisi une transparence uniforme dans la barre de propriétés (voir l'image ci-dessous), baissez le niveau de transparence de l'image, tout en veillant à ce qu'elle reste suffisamment claire (*) pour permettre l'utilisation de l'image bitmap comme référence. Une fois la transparence appliquée, il est possible de l'ajuster davantage à l'aide du petit curseur de transparence qui s'affiche sous l'image.

      (*) 70 est une valeur appropriée ; toutefois, une autre valeur peut être utilisée en fonction du contraste de l'image d'origine.

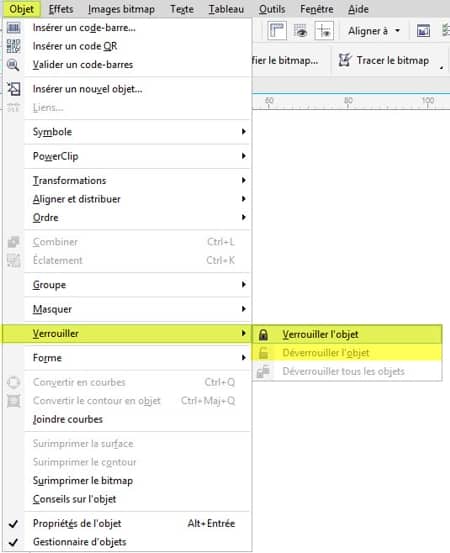

    4. Verrouillez l'image pour prévenir tout déplacement accidentel. Sélectionnez (Objet > Verrouiller > Verrouiller l'objet). Ou cliquez avec le bouton droit de la souris sur l'objet et sélectionnez : Verrouiller l'objet.
      Remarque : une fois l'opération terminée, déverrouillez l'objet et supprimez l'image bitmap utilisée comme référence.

    5. Ajoutez un repère vertical (*) au centre de l'image (sélectionnez le repère et appuyez sur la touche P pour un positionnement au centre de la page). Cliquez ensuite sur l'outil Bézier (Boîte à outils > Outil Bézier ou utilisez le raccourci clavier : Q) pour ajouter des segments (comme des points d'ancrage, en les appliquant uniquement à la moitié gauche de la figure. Ajoutez des points nodaux sur le bord de la figure, comme illustré ci-dessous.

      (*) Sélectionnez le repère et assurez-vous que la magnétisation des objets (Affichage > Magnétiser > Repère) est activée. (Vous pouvez également utiliser la liste déroulante Magnétiser accessible à partir de la barre d'outils pour sélectionner les objets à magnétiser).

    6. Cliquez sur l'outil Forme (F10) et sélectionnez tous les nœuds nodaux (indiqués par des cercles bleus), en faisant glisser la souris autour d'eux de façon à tous les placer dans un cadre de sélection.

    7. L'outil Forme étant toujours sélectionné, choisissez Convertir en courbe dans la barre de propriétés.

    8. Pour modifier les segments individuels : Cliquez sur l'extrémité des poignées de contrôle (les poignées de contrôle bleues sont indiquées par des flèches rouges, voir ci-dessous) et faites-les glisser de façon à les déplacer une par une en suivant le contour de la figure. Répétez cette opération pour chaque segment de façon à ajuster correctement le périmètre par rapport à la figure que nous utilisons comme référence.

    9. Notez que le segment identifié par le cercle bleu est, en fait, une droite. Dans ce cas, cliquez avec le bouton droit de la souris sur le segment avec l'outil Forme et sélectionnez > Convertir en ligne.

    10. Lorsque la moitié gauche de la figure a la forme voulue, sélectionnez l'outil Sélecteur (Boîte à outils > Outil Sélecteur) et, tout en maintenant enfoncée la touche Ctrl, cliquez sur la poignée centrale d'extrémité (indiquée par le cercle bleu ci-dessous). Ensuite, faites glisser la souris vers le côté droit en maintenant toujours enfoncée la touche Ctrl. Relâchez en même temps le bouton droit de la souris pour dupliquer la figure (indiquée en vert), qui est à présent parfaitement alignée par rapport à la moitié gauche (indiquée en rouge).

      Une autre méthode que vous pouvez utiliser (si, pour vous, relâcher le bouton de la souris tout en faisant un clic droit est un peu trop difficile), consiste à sélectionner le côté gauche > appuyer sur la touche + de votre clavier numérique pour créer une copie > puis, faire glisser la copie tout en maintenant enfoncée la touche Ctrl.

      Option de mise en miroir :

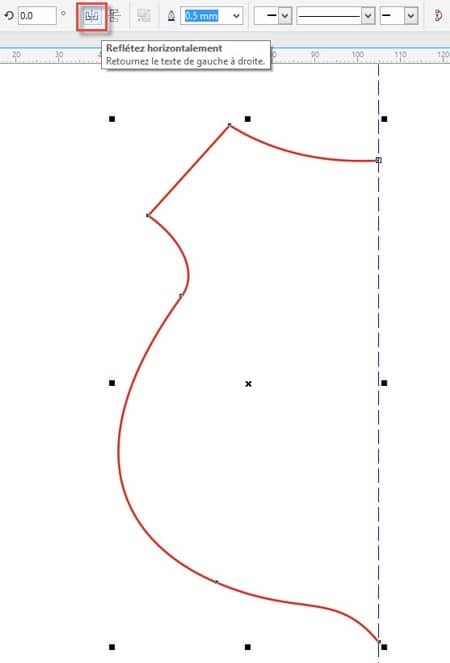

      Pour finir, vous pouvez également utiliser la fonction de mise en miroir pour retourner un côté de la figure et le copier de l'autre côté. Sélectionnez la figure, appuyez sur la touche + du clavier numérique et cliquez sur l'icône Miroir horizontal dans la barre de propriétés. Faites glisser l'image dupliquée sur la page, en vous servant de l'attraction magnétique au repère, et alignez les deux moitiés de la figure. Pendant l'opération de glisser-déplacer, maintenez enfoncée la touche Ctrl pour limiter le déplacement dans le sens horizontal.

    11. Important ! Avant de passer à l'étape suivante, assurez-vous de l'alignement parfait des deux images (les deux parties doivent se rejoindre) et de l'absence d'écart entre elles, que ce soit en haut et/ou en bas. Si tout est correct, alignez les deux côtés correctement et joignez-les de sorte qu'ils se touchent.

    12. Les deux parties étant parfaitement alignées, sélectionnez l'outil Surface intelligente (Boîte à outils > Outils Surface intelligente) et cliquez à intérieur de la figure afin de la remplir de la couleur de votre choix (dans cet exemple, en jaune).

      Pour choisir une couleur et/ou un contour pour l'objet Surface intelligente, utilisez les options de surface et contour dans la barre de propriétés.

    13. Cliquez sur la forme remplie (jaune) et faites glisser la souris pour dissocier les objets. Supprimez l'image d'arrière-plan (indiquée par la ligne rouge en pointillé ci-dessous), après avoir effectué un clic droit sur l'image et sélectionné > Déverrouiller l'objet.

    14. Remplissez l'objet vectoriel avec du blanc (ou aucun remplissage) et appliquez l'épaisseur voulue à la ligne de contour.

    15. Finalisation :
      1. Ajoutez le rectangle horizontal sur la forme principale, sélectionnez l'outil Forme (F10) et, tout en maintenant enfoncée la touche Maj, cliquez sur la poignée supérieure gauche, puis faites glisser la souris pour arrondir les coins.
        1. Lorsque vous avez terminé, sélectionnez l'outil Contour dans la boîte à outils et faites glisser la souris pour créer un contour (intérieur ou extérieur).
        2. Dans la barre de propriétés, déterminez le nombre de contours et leur distance par rapport à la trajectoire d'origine.
        3. Cliquez ensuite sur (Objet > Scinder projection de groupe).
        4. Dissociez les objets (Ctrl + U).
      2. Répétez ces opérations avec la forme créée précédemment.
      3. Ajoutez les barres verticales sous le rectangle.
      4. Terminez en saisissant du texte et/ou d'autres éléments, puis en appliquant vos couleurs de dégradé favorites.
      5. Appliquez des effets d'objectif, d'ombres portées et de transparence pour mettre en évidence certains éléments.
      6. (Sur la figure ci-dessous, les lignes rouges correspondent aux formes d'origine.)

Didacticiel fourni par Silvio Gomes – Graphiste et Maître CorelDRAW® – Juin 2015
