Cómo aplicar un efecto de medios tonos como fondo de foto y otros efectos interesantes con CorelDRAW® X7

de Silvio Gomes

CorelDRAW X7 te ofrece herramientas estupendas que te permiten aplicar efectos interesantes para mejorar enormemente el aspecto de tus diseños artísticos. Una de estas funciones es el efecto de medios tonos, que puede usarse como fondo de imagen para resaltar la figura principal.

En este ejemplo vamos a crear un póster falso que, además del efecto de medios tonos, tendrá aplicadas también sombras, un efecto de degradado a texto con contorno y la función PowerClip, que nos permite colocar elementos decorativos dentro de fuentes u objetos.

Para este ejemplo vamos a utilizar el formato A4 (210 x 297 mm) con tres fotos: una banana a medio pelar, una hoja de banana y un batido vitaminado. Las fuentes empleadas en el proyecto son:

  • Futura MD BT
  • Bernard MT Condensed
  • Humnst 777 Cn BT.

Paso a paso en orden de montaje

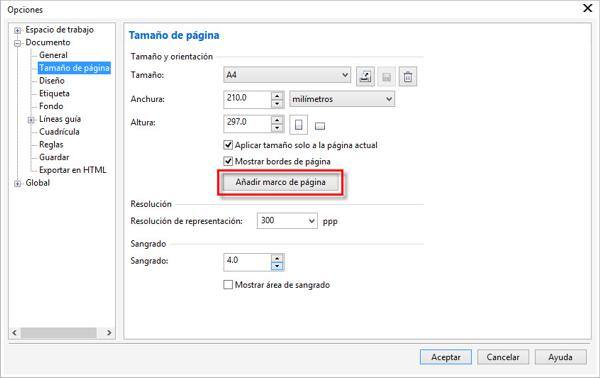

  1. Abre un archivo nuevo (Archivo > Nuevo o Ctrl+N) y, en Diseño > Preparar página, haz clic en Añadir marco de página (también puedes añadir un marco de página haciendo doble clic en la herramienta Rectángulo de la caja de herramientas).
  2. Selecciona el marco de página y rellénalo de color verde oscuro (en este caso, C100 M30 Y100 K25). Para editar el color de relleno, haz doble clic en la muestra Color de relleno de la barra de estado y edita el valor del color.
  3. A continuación, importa la fotografía de la hoja de banana. Para ello, selecciona Archivo > Importar o presiona Ctrl+I (asegúrate de haber quitado cualquier fondo de la imagen antes de realizar la importación).
  4. Cambia el tamaño de la foto para ajustarla al formato A4 (Mapas de bits > Nuevo muestreo) o recórtala con la herramienta Recortar de la caja de herramientas y ajusta el tamaño del área de recorte a A4 en la barra de propiedades. A continuación, selecciona la fotografía con el tamaño ya modificado y presiona la tecla P para centrar la imagen en la página.
  5. Selecciona la foto de la hoja de banana y haz clic en el icono de la herramienta Transparencia de la caja de herramientas. Coloca el cursor del ratón en el centro de la foto. Mantén presionado el botón principal del ratón y arrastra hacia arriba hasta obtener una transparencia satisfactoria.
  6. Escribe los distintos objetos de texto y cámbiales el tamaño (Caja de herramientas > Herramienta Texto o F8). Empezaremos por rellenar los objetos de texto con un color blanco, simplemente para mejorar el contraste y así la visualización.

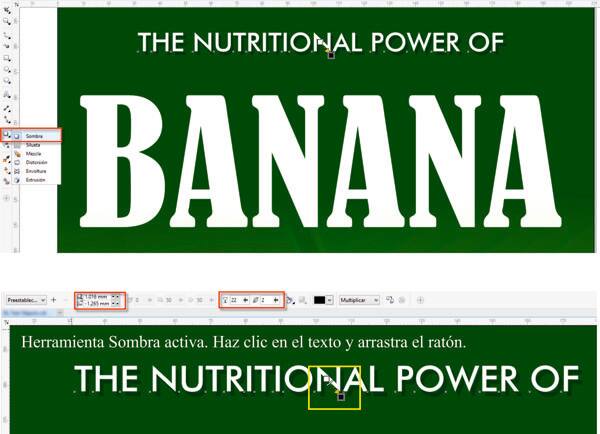

  7. Selecciona el texto "The Nutritional Power..." y haz clic en la herramienta Sombra (Caja de herramientas > Sombra). Arrastra el ratón desde el texto para crear la sombra y ajusta los parámetros de la sombra en la barra de propiedades.

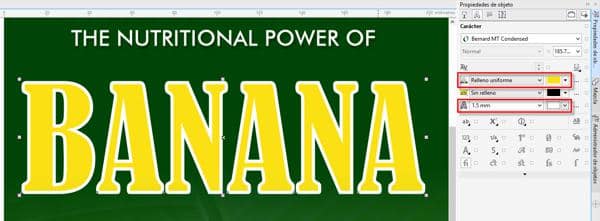

  8. Selecciona el siguiente objeto de texto (Banana) y rellénalo con un color amarillo y aplícale un contorno blanco de 1,5 mm de grosor mediante Propiedades del texto en la ventana acoplable Propiedades de objeto.

  9. Repite el paso 7 para añadir una sombra al texto. Define los parámetros de la sombra en la barra de propiedades según sea necesario.
  10. De forma predeterminada, los contornos no aceptan el efecto Relleno degradado (sólo colores uniformes). Para solucionarlo, primero tenemos que convertir el contorno en objeto. Sigue estos pasos:
    1. Primero haz clic con el botón secundario en un objeto de texto y elige la opción de separar el objeto de sombra en el menú contextual (o haz clic en Ctrl+K). Esto separa el texto de la sombra.
    2. Cancela la selección del objeto de texto y vuelve a seleccionarlo. Haz clic en Objeto > Convertir contorno en objeto (o Ctrl+Mayús+Q).
  11. Una vez convertido el contorno, podemos aplicar otros colores (en este caso, un relleno degradado). Selecciona el nuevo objeto creado y presiona F11 para editar el relleno. Haz clic en el icono Relleno degradado y ajusta los colores del relleno.

    El objeto "contorno" ahora tendrá un relleno degradado tal y como se puede ver en los círculos rojos de la siguiente imagen.

  12. Agregar un efecto de mezcla: dibuja dos círculos pequeños con la herramienta Elipse (Caja de herramientas > Elipse o F7) de 2 mm de diámetro y colócalos horizontalmente con una distancia ligeramente superior a la anchura de la palabra "Banana". Rellena los círculos de color naranja y haz clic con el botón secundario en la muestra "sin color" de la paleta de colores para quitar el contorno.

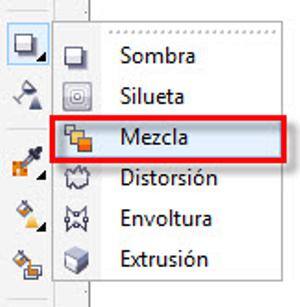

    1. Haz clic en la herramienta Mezclar (Caja de herramientas > Menú lateral Sombra > Herramienta Mezclar) y arrastra el ratón de un círculo al otro.

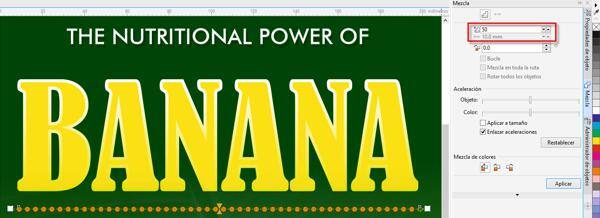

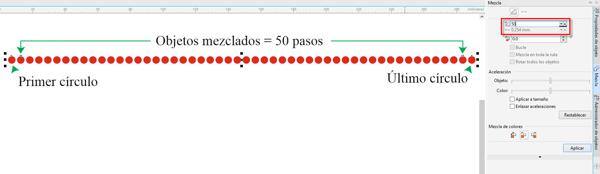

    2. Abre la ventana acoplable Mezclar y define 50 pasos.

    3. Presiona Ctrl+K para separar la mezcla de grupo.
    4. Selecciona los círculos y usa Desagrupar todo (Ctrl+U).

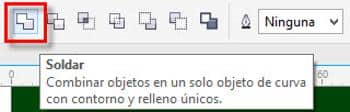

    5. Con todos los círculos seleccionados, haz clic en el icono Soldar de la barra de propiedades.

    6. Haz clic en la tecla + del teclado numérico para crear un nuevo objeto, mantén presionada la tecla Ctrl y arrastra el ratón hacia abajo para colocar el nuevo grupo de círculos alineado con el grupo superior. Asegúrate de que la distancia supere ligeramente la altura de la palabra "Banana".

  13. Mezcla los dos grupos de círculos tal y como se muestra (paso 12a), pero aplica sólo 20 pasos verticalmente. Repite los pasos c), d) y e) para separar la mezcla de grupo y vuelve a soldarlos todos.

  14. Selecciona el grupo de círculos y, a continuación, elige Objeto > PowerClip > Situar dentro de marco. El cursor del ratón se convertirá en una flecha. Haz clic en el texto "Banana" para insertar los círculos. Para terminar, en la barra de herramientas PowerClip, haz clic en el icono EditarPowerClip.

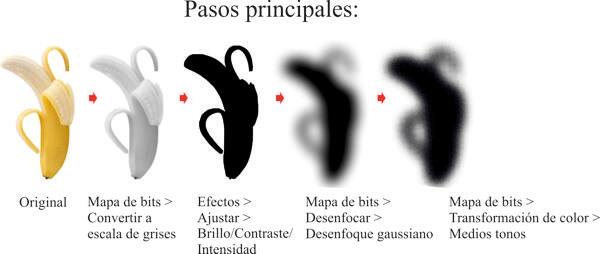

  15. Aplicar el EFECTO MEDIOS TONOS a un fondo de fotos:

    1. Importa la foto de la banana (comprueba que la imagen tiene un fondo transparente). Duplica la foto (Ctrl+D) y arrastra la copia fuera de la página.

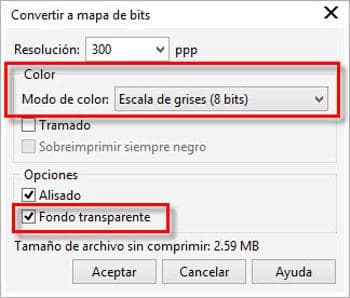

    2. Convierte la copia en un mapa de bits: Mapa de bits > Modo de color > Escala de grises (8 bits). Comprueba que está activada la opción Fondo transparente.

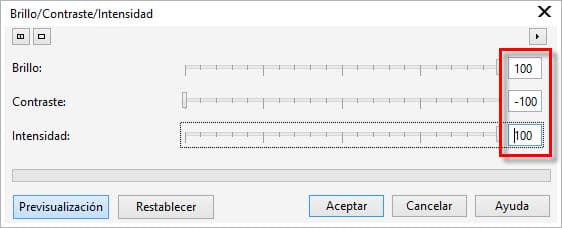

    3. Selecciona Efectos > Ajustar > Contraste/Brillo/Intensidad (Ctrl+B). Acentúa el contraste para oscurecer la imagen lo más posible. Establece el Brillo y la Intensidad al mínimo.

    4. Ahora selecciona Mapa de bits > Desenfocar > Desenfoque gaussiano. Ajusta la intensidad del Radio en aproximadamente 40 píxeles.

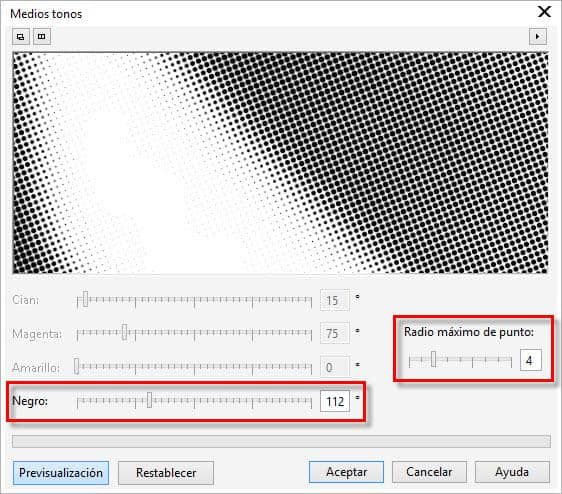

    5. Selecciona Mapa de bits > Transformación de color > Medios tonos. Ajusta los parámetros de punto máximo y negro. (Aquí he definido el valor punto máximo en 4 y el de negro en 112.)

  16. Selecciona la imagen de medios tonos y la foto original y presiona C en el teclado para centrarlas. Coloca la foto original sobre la imagen de medios tonos seleccionándola y presionando Ctrl+AvPág.
  17. Fotografía del batido vitaminado: repite los mismos pasos principales que usamos para transformar la imagen de la banana en la imagen de medios tonos (pasos 15 y 16).
  18. A continuación, edita el texto "A distinctive tropical flavor" (todo en mayúsculas). Usa la opción de alineación Justificar completamente de la barra de propiedades para que todas las líneas tengan la misma anchura. Rellena la palabra "Tropical" de un color distinto.
  19. Para aplicar los efectos de puntos que se muestran en la esquina inferior izquierda del póster, repite los mismos pasos empleados para crear los efectos Mezclar (paso 12), pero usando menos puntos, sólo los suficientes para rellenar esa zona.

PÓSTER FINAL

Tutorial proporcionado por Silvio Gomes – Maestro de CorelDRAW
