講究精確度的設計

Roger Wambolt

本教學課程是為 CorelDRAW® Graphics Suite X5 而編寫。雖然舊版本中可能會提供類似功能,但本教學課程僅完全適用於 CorelDRAW Graphics Suite X5。

學習主題
在本教學課程中,您將學習如何使用
度量線
線段度量線
標示線
連接線

CorelDRAW 提供絕對的靈活性,能讓您輕鬆、精確地建立最詳細的繪圖或設計。從簡單易用的標示線到可達十位小數的精確度量線,都在可達成的範圍內。

使用度量線工作
CorelDRAW 可讓您新增各種不同的度量線及標示線。使用度量線時,您可以標示二點間的距離或物件大小。當您變更物件大小時,顯示在線條上的度量線和量測值也會隨著改變,也就是所謂的動態度量。此功能可在不需重新建立度量線的前提下,針對單一或群組物件進行調整。

度量線工具共有四種:平行垂直、水平、角度和線段。「平行度量工具」可讓您繪製任何角度的度量線。若要繪製平行度量線,請按一下工具箱中的「平行度量工具」。
• 按一下即可定位起點,然後拖曳至您要放置度量線終點的位置。
• 移動游標可設定度量線位置,然後按一下來放置度量文字。

依據預設值,度量文字會被放置在度量線的中央,但這可以在互動式屬性列中變更。

若要繪製垂直或水平度量線,請按一下工具箱中「平行度量工具」按鈕右下角的箭頭,開啟「度量工具」彈出式功能表,然後按一下「水平/垂直度量工具」按鈕。
• 按一下即可放置起點,然後拖曳至您要放置度量線終點的位置。
• 移動游標可設定度量線位置,然後按一下來放置度量文字。

若要繪製角度度量線,請按一下「平行度量工具」按鈕右下角的箭頭,開啟「度量工具」彈出式功能表,然後按一下「角度度量工具」。
• 按一下您希望測量角度的兩條直線交叉的位置,然後拖曳至第一條線的結束處。
• 按一下要結束第二條線的位置。
• 按一下您希望角度標籤顯示的位置。

建立線段度量線
若要繪製線段度量線,請按一下工具箱中「平行度量工具」按鈕右下角的箭頭,開啟「度量工具」彈出式功能表,然後按一下「線段度量工具」。
• 按一下您要測量的線段。
• 將指標移動至您要放置度量線的位置,然後按一下要放置度量文字的位置。

利用「線段度量工具」,您也可以測量多段線段中兩個相距最遠節點間的距離。使用「線段度量工具」,用圈選框選取線段,拖曳定位度量線,然後按一下要放置度量文字的位置。您也可以按一下屬性列上的「自動連續度量」按鈕,再用圈選框選取要測量的線段,以此方式自動測量連續線段。拖曳至您要放置度量文字的位置,然後放開。

如前所述,您可以設定度量線顯示的方式。例如,您可以指定度量單位、樣式與精確度,亦可在度量文字前後新增字首或字尾。您也可以為所有新建立的度量線設定預設值。

基於預設度量文字是動態的。如果調整已附加度量線的物件大小,度量文字會自動更新以顯示新的大小。這些屬性是從互動式屬性列設定,您選取其中一個度量工具時,即可存取屬性列。

為了能夠精確地使用連接線、標示線與度量線,您需要將這些線條貼齊物件上的特定節點。如需有關貼齊與貼齊模式的詳細資訊,請參閱 CorelDRAW 說明檔中的「貼齊物件」

建立標示線

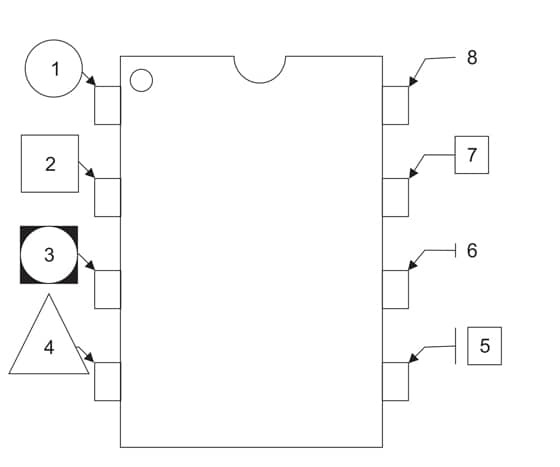

您可以輕鬆建立標示線,用於辨識繪圖的部分或留意設計的特定部分。

在工具箱中,按一下「平行度量工具」按鈕右下角的箭頭,開啟「度量工具」彈出式功能表,然後按一下「3 點標示線工具」。
• 按一下您要的第一段標示線線段的開始處,再拖曳至第一段線段的結束處。
• 按一下要結束第二線段的位置。文字游標會顯示在標示線的結束處,指示鍵入物件標籤的位置。
• 輸入標示線文字。

您也可以變更標示線樣式以及起點線和標示線文字間的距離。可從互動式屬性列執行此變更。


連接線

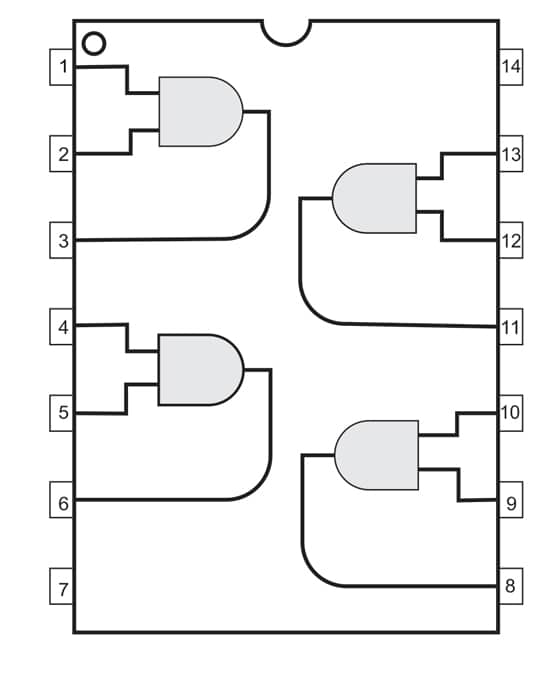

您可以在物件之間繪製連接線。即使移動其中一個或全部兩個物件,這些線仍會保持物件的連接。連接線也稱為「流程圖線」,可用於技術繪圖,如線路圖、流程圖和概要圖。如需有關繪製流程圖形狀的詳細資訊,請參閱 CorelDRAW 說明檔中的「繪製預先定義的形狀」。

您可以繪製三種連接線;可以繪製直線連接線,也可以繪製具有尖角或圓角的直角連接線。透過移動、新增或刪除線段可以編輯連接線。


使用屬性列上的控制項,可以修改連接線的寬度和樣式,並套用箭頭。您還可以變更連接線的色彩。如需有關格式化線條與外框的詳細資訊,請參閱 CorelDRAW 說明檔中的「格式化線條與外框」。

使用新增的全新工具,輕鬆快速就能確保您的設計達到一定的精確度,並將此資訊傳遞給瀏覽者。
